前言

当 NAS 机器身处离我几百公里的老家，总是会担心不小心某个操作导致机器不能启动，而且还不清楚是什么原因导致的，可能需要进入修复模式进行某些操作。

所以考虑能不能通过另外一台稳定运行的的机器远程操作，可以看见屏幕又可以使用鼠标键盘，就好像机器就在身边。通过网络可以进行远程排查，同时还可以进行 bios 级别的操作。

了解到向日葵控控 A2，当时价格是 400 多，现在已经涨价到 700 多，确实有点贵。后面又了解到 pikvm，于是当时就买好了一些设备，比如 hdmi 采集卡，usb 公对公线等等。由于当时 pikvm 搭建比较复杂和其他原因，所以就放弃了。

近日，又看见 one-kvm 项目，该项目基于 pikvm 二次开发，可以使用 docker 搭建并配置了本地化，属实是眼前一亮。最终也是功夫不负有心人，成功搭建属于自己的 ipkvm 设备了。

硬件

• 斐讯 N1 盒子
• HDMI 采集卡（需要带延长线的，否则会导致另外一个 usb 口空间被占用）
• HDMI 传输线
• USB 公对公线（用于模拟鼠标键盘，需要设备支持 OTG，否则需要 USB CH340+CH9329）
• U 盘（用于重装系统）

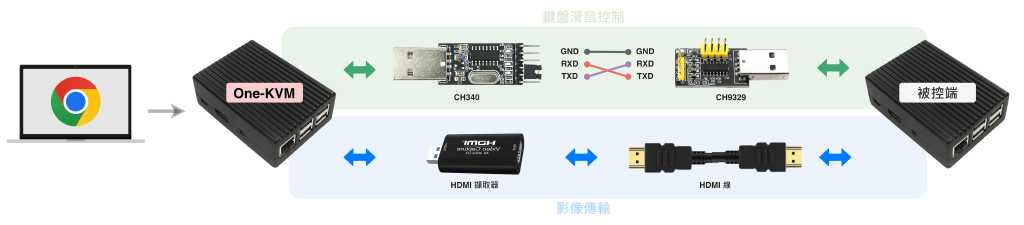

OTG 与 CH9329 区别说明

• OTG HID：大多数 ARM CPU 支持 USB OTG 接口，该接口可以配置为 USB Host 或 USB Device 模式。在 Linux 下，它能够充当虚拟 HID 设备（如键盘、鼠标等）。此外，OTG 还支持虚拟存储驱动器（MSD）、虚拟 USB 网卡等功能。

• CH9329 HID：这是一款串口转 USB HID 的芯片，在计算机上表现为标准的 USB 输入设备。它适用于 X86 架构机器，因为它们通常不支持 USB OTG。

一、安装 armbian 系统

1. 下载系统镜像

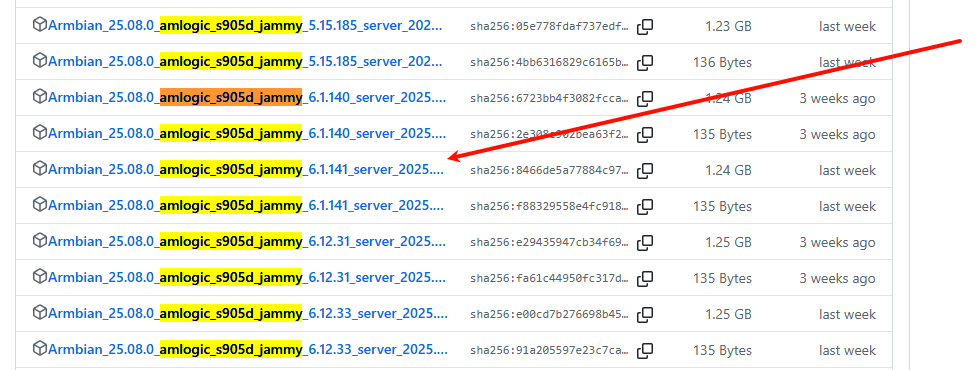

去 github 下载 armbian 的 Jammy 版本系统镜像，N1 盒子下载包含如图所示关键词的镜像即可。

其他的机器可能要下载对应的镜像，关于镜像命名可以了解一下，以下是 gpt 的回复。

镜像名称：Armbian_25.05.0_amlogic_s905d_jammy_6.1.137_server_2025.05.05.img.gz

最主要是查看机器的芯片，再下载对应的镜像。

2. 镜像写入 U 盘

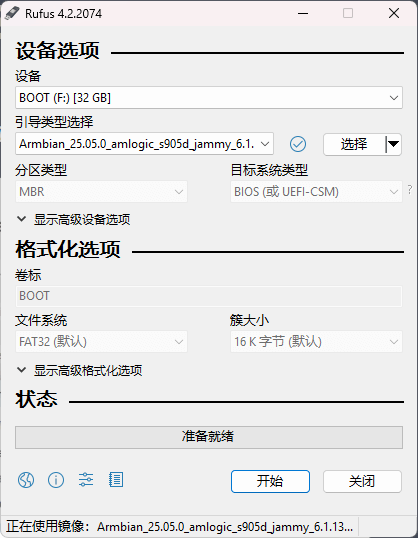

下载写入工具 rufus。

选择好设备，以及镜像，然后点击开始。

3. 开始重装

将 U 盘插入 N1，默认使用 U 盘启动系统，这里首先会提示安装系统，比如创建用户、设置密码等操作，过程略。

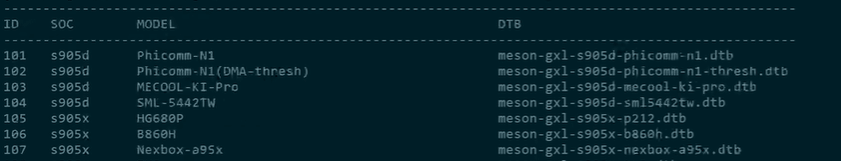

安装系统完成后，使用 armbian-install 命令将镜像写入 eMMC，后面选项根据机器类型选择，比如 N1 选择 101，系统格式选择 ext4 格式。

完成后输入 poweroff 关闭系统，拔掉 U 盘。

二、安装 one-kvm

1. 修改 dts

这一步骤的操作是为了将 USB 控制器的模式从主机模式切换为外设模式，否则不能使用鼠标键盘控制其他主机。

反编译 dts 文件：

dtc -I dtb -O dts -o n1.dts /boot/dtb/amlogic/meson-gxl-s905d-phicomm-n1.dtb

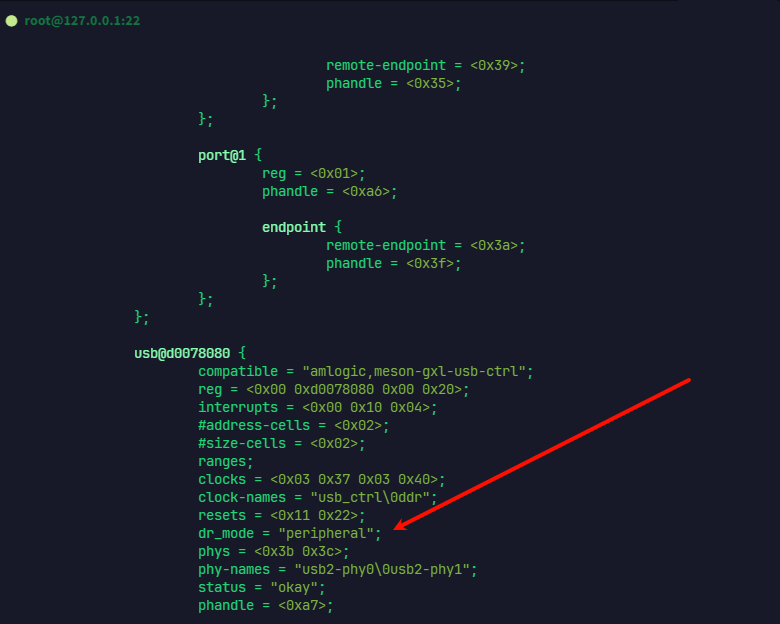

修改 dts 文件，vim n1.dts将 USB 设备的 dr_mode 从 "host" 改为 "peripheral"。

编译修改后的 dts 文件：

dtc -I dts -O dtb -o n1.dtb n1.dts

将编译好的 dtb 文件移动至 /boot/dtb/amlogic/ 目录下。

mv n1.dtb /boot/dtb/amlogic/

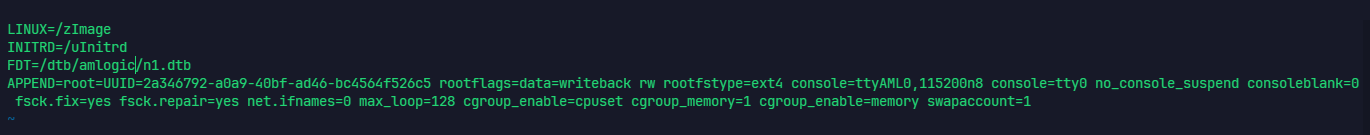

vim /boot/uEnv.txt 修改 uEnv.txt 文件使用 n1.dtb。

2. 安装 docker

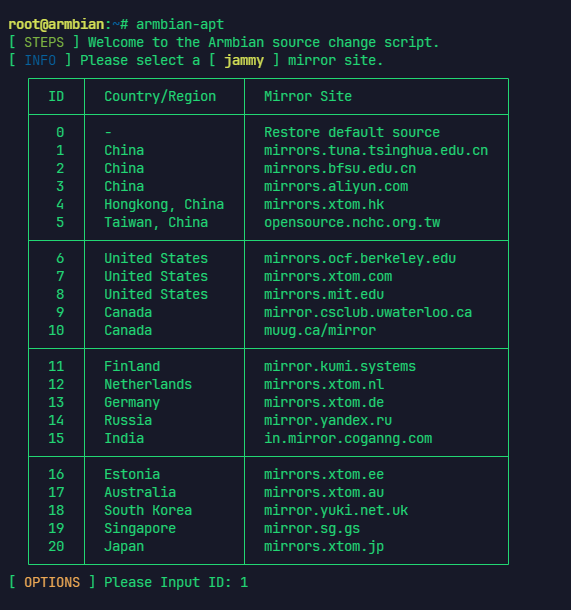

切换 apt 源：

sudo armbian-apt

```

安装 docker：

sudo apt update
sudo apt install docker.io

3. 安装 one-kvm

直接运行:

docker run -d \
  --name kvmd \
  --privileged \
  --network host \
  -v /lib/modules:/lib/modules:ro \
  -v /dev:/dev \
  -v /sys/kernel/config:/sys/kernel/config \
  -e OTG=1 \
  -e NOMSD=0 \
  -e VIDEONUM=1 \
  -e USERNAME=admin \
  -e PASSWORD=admin \
  --restart unless-stopped \
  dockerpull.pw/silentwind0/kvmd

compose 运行：

services:
  kvmd:
    image: dockerpull.pw/silentwind0/kvmd
    container_name: kvmd
    privileged: true
    network_mode: host
      #ports:
      #- "8080:8080"
      #- "4430:4430"
      #- "5900:5900"
      #- "623:623"
    volumes:
      - /lib/modules:/lib/modules:ro
      - /dev:/dev
      - /sys/kernel/config:/sys/kernel/config
    environment:
      - OTG=1
      - NOMSD=0
      # 双公头线插入usb0即靠近hdmi接口，采集器插入usb1即外侧
      - VIDEONUM=1
      - USERNAME=admin
      - PASSWORD=admin
    restart: unless-stopped

4. 插入外设

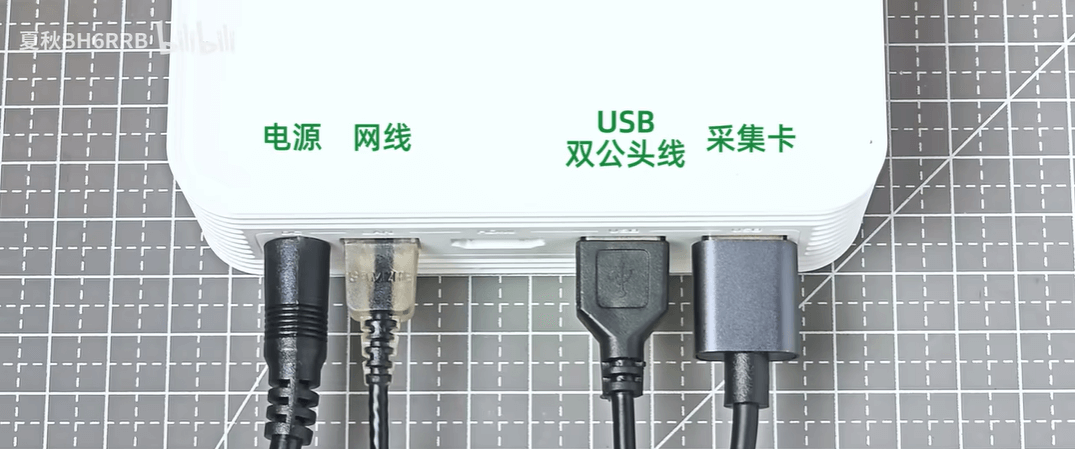

如果 usb 插入顺序和下图不同，那么可能用上面的启动方式无法运行。

5. 访问 kvm

访问 kvm 的地址为 https://ip:4430，默认用户名和密码为 admin。

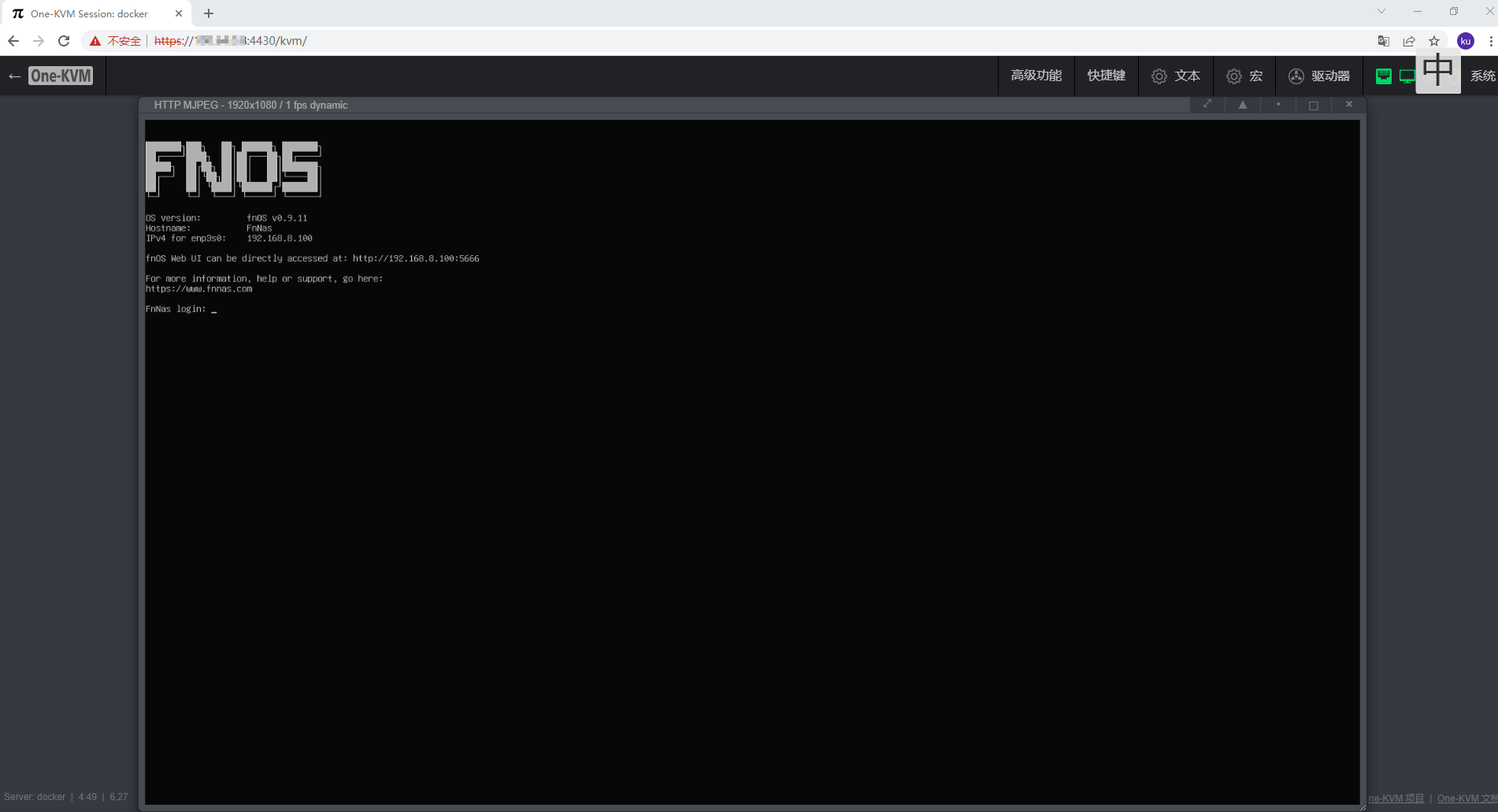

效果如下：

6. 配置异地组网或内网穿透

搭建完成以后，肯定就是需要让外网能够访问到 one-kvm 了，过程略。
