iptables的结构
iptables由上而下,由Tables,Chains,Rules组成。
一、iptables的表tables与链chains
iptables有Filter, NAT, Mangle, Raw四种内建表:
1. Filter表
Filter是iptables的默认表,它有以下三种内建链(chains):
INPUT链 – 处理来自外部的数据。
OUTPUT链 – 处理向外发送的数据。
FORWARD链 – 将数据转发到本机的其他网卡设备上。
2. NAT表
NAT表有三种内建链:
PREROUTING链 – 处理刚到达本机并在路由转发前的数据包。它会转换数据包中的目标IP地址(destination ip address),通常用于DNAT(destination NAT)。
POSTROUTING链 – 处理即将离开本机的数据包。它会转换数据包中的源IP地址(source ip address),通常用于SNAT(source NAT)。
OUTPUT链 – 处理本机产生的数据包。
3. Mangle表
Mangle表用于指定如何处理数据包。它能改变TCP头中的QoS位。Mangle表具有5个内建链(chains):
- PREROUTING
- OUTPUT
- FORWARD
- INPUT
- POSTROUTING
4. Raw表
Raw表用于处理异常,它具有2个内建链:
PREROUTING chain
OUTPUT chain

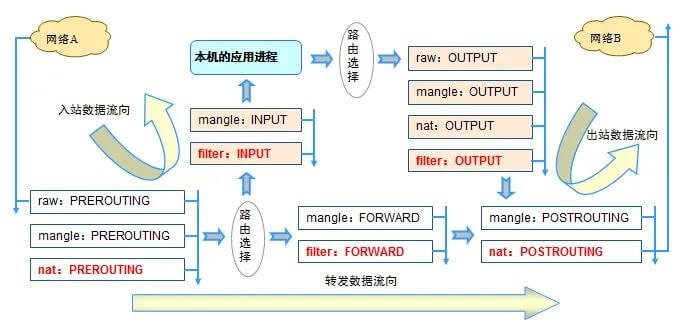

5.小结
二、IPTABLES 规则(Rules)
规则的关键知识点:
Rules包括一个条件和一个目标(target)
如果满足条件,就执行目标(target)中的规则或者特定值。
如果不满足条件,就判断下一条Rules。
目标值(Target Values)
在target里指定的特殊值:
ACCEPT – 允许防火墙接收数据包
DROP – 防火墙丢弃包
QUEUE – 防火墙将数据包移交到用户空间
RETURN – 防火墙停止执行当前链中的后续Rules,并返回到调用链(the calling chain)中。
查看各表中的规则命令
# iptables -t filter --list
查看mangle表:
# iptables -t mangle --list
查看NAT表:
# iptables -t nat --list
查看RAW表:
# iptables -t raw --list
以下例子表明在filter表的input链, forward链, output链中存在规则:
# iptables --list
Chain INPUT (policy ACCEPT)
num target prot opt source destination
1 RH-Firewall-1-INPUT all -- 0.0.0.0/0 0.0.0.0/0
Chain FORWARD (policy ACCEPT)
num target prot opt source destination
1 RH-Firewall-1-INPUT all -- 0.0.0.0/0 0.0.0.0/0
Chain OUTPUT (policy ACCEPT)
num target prot opt source destination
Chain RH-Firewall-1-INPUT (2 references)
num target prot opt source destination
1 ACCEPT all -- 0.0.0.0/0 0.0.0.0/0
2 ACCEPT icmp -- 0.0.0.0/0 0.0.0.0/0 icmp type 255
3 ACCEPT esp -- 0.0.0.0/0 0.0.0.0/0
4 ACCEPT ah -- 0.0.0.0/0 0.0.0.0/0
5 ACCEPT udp -- 0.0.0.0/0 224.0.0.251 udp dpt:5353
6 ACCEPT udp -- 0.0.0.0/0 0.0.0.0/0 udp dpt:631
7 ACCEPT tcp -- 0.0.0.0/0 0.0.0.0/0 tcp dpt:631
8 ACCEPT all -- 0.0.0.0/0 0.0.0.0/0 state RELATED,ESTABLISHED
9 ACCEPT tcp -- 0.0.0.0/0 0.0.0.0/0 state NEW tcp dpt:22
10 REJECT all -- 0.0.0.0/0 0.0.0.0/0 reject-with icmp-host-prohibited
以上输出包含下列字段:
- num – 指定链中的规则编号
- target – 前面提到的target的特殊值
- prot – 协议:tcp, udp, icmp等
- source – 数据包的源IP地址
- destination – 数据包的目标IP地址
三、清空所有iptables规则
在配置iptables之前,你通常需要用iptables --list命令或者iptables-save命令查看有无现存规则,因为有时需要删除现有的iptables规则:
iptables --flush
或者
iptables -F
下面命令是清除iptables nat表规则。
iptables -t nat -F
四、永久生效
当你删除、添加规则后,这些更改并不能永久生效,这些规则很有可能在系统重启后恢复原样。如下配置让配置永久生效。
# 保存iptables规则
service iptables save
# 重启iptables服务
service iptables stop
service iptables start
查看当前规则:
cat /etc/sysconfig/iptables
五、追加iptables规则
可以使用iptables -A命令追加新规则,其中-A表示Append。因此,新的规则将追加到链尾。
一般而言,最后一条规则用于丢弃(DROP)所有数据包。如果你已经有这样的规则了,并且使用-A参数添加新规则,那么就是无用功。
1.语法
iptables -A chain firewall-rule
- -A chain – 指定要追加规则的链
- firewall-rule – 具体的规则参数
2.描述规则的基本参数
以下这些规则参数用于描述数据包的协议、源地址、目的地址、允许经过的网络接口,以及如何处理这些数据包。这些描述是对规则的基本描述。
-p 协议(protocol)
指定规则的协议,如tcp, udp, icmp等,可以使用all来指定所有协议。
如果不指定-p参数,则默认是all值。这并不明智,请总是明确指定协议名称。
可以使用协议名(如tcp),或者是协议值(比如6代表tcp)来指定协议。映射关系请查看/etc/protocols
还可以使用–protocol参数代替-p参数
-s 源地址(source)
指定数据包的源地址
参数可以使IP地址、网络地址、主机名
例如:-s 192.168.1.101指定IP地址
例如:-s 192.168.1.10/24指定网络地址
如果不指定-s参数,就代表所有地址
还可以使用–src或者–source
-d 目的地址(destination)
指定目的地址
参数和-s相同
还可以使用–dst或者–destination
-j 执行目标(jump to target)
-j代表”jump to target”
-j指定了当与规则(Rule)匹配时如何处理数据包
可能的值是ACCEPT, DROP, QUEUE, RETURN
还可以指定其他链(Chain)作为目标
-i 输入接口(input interface)
-i代表输入接口(input interface)
-i指定了要处理来自哪个接口的数据包
这些数据包即将进入INPUT, FORWARD, PREROUTE链
例如:-i eth0指定了要处理经由eth0进入的数据包
如果不指定-i参数,那么将处理进入所有接口的数据包
如果出现! -i eth0,那么将处理所有经由eth0以外的接口进入的数据包
如果出现-i eth+,那么将处理所有经由eth开头的接口进入的数据包
还可以使用–in-interface参数
-o 输出(out interface)
-o代表”output interface”
-o指定了数据包由哪个接口输出
这些数据包即将进入FORWARD, OUTPUT, POSTROUTING链
如果不指定-o选项,那么系统上的所有接口都可以作为输出接口
如果出现! -o eth0,那么将从eth0以外的接口输出
如果出现-i eth+,那么将仅从eth开头的接口输出
还可以使用–out-interface参数
3.描述规则的扩展参数
对规则有了一个基本描述之后,有时候我们还希望指定端口、TCP标志、ICMP类型等内容。
–sport 源端口(source port)针对 -p tcp 或者 -p udp
缺省情况下,将匹配所有端口
可以指定端口号或者端口名称,例如”–sport 22″与”–sport ssh”。
/etc/services文件描述了上述映射关系。
从性能上讲,使用端口号更好
使用冒号可以匹配端口范围,如”–sport 22:100″
还可以使用”–source-port”
–-dport 目的端口(destination port)针对-p tcp 或者 -p udp
参数和–sport类似
还可以使用”–destination-port”
-–tcp-flags TCP标志 针对-p tcp
可以指定由逗号分隔的多个参数
有效值可以是:SYN, ACK, FIN, RST, URG, PSH
可以使用ALL或者NONE
-–icmp-type ICMP类型 针对-p icmp
–icmp-type 0 表示Echo Reply
–icmp-type 8 表示Echo
4.追加规则的完整实例:仅允许SSH服务
本例实现的规则将仅允许SSH数据包通过本地计算机,其他一切连接(包括ping)都将被拒绝。
# 1.清空所有iptables规则
iptables -F
# 2.接收目标端口为22的数据包
iptables -A INPUT -i eth0 -p tcp --dport 22 -j ACCEPT
# 3.拒绝所有其他数据包
iptables -A INPUT -j DROP
六、更改默认策略
上例的例子仅对接收的数据包过滤,而对于要发送出去的数据包却没有任何限制。本节主要介绍如何更改链策略,以改变链的行为。
1. 默认链策略
/!\警告:请勿在远程连接的服务器、虚拟机上测试!
当我们使用-L选项验证当前规则是发现,所有的链旁边都有policy ACCEPT标注,这表明当前链的默认策略为ACCEPT:
# iptables -L
Chain INPUT (policy ACCEPT)
target prot opt source destination
ACCEPT tcp -- anywhere anywhere tcp dpt:ssh
DROP all -- anywhere anywhere
Chain FORWARD (policy ACCEPT)
target prot opt source destination
Chain OUTPUT (policy ACCEPT)
target prot opt source destination
这种情况下,如果没有明确添加DROP规则,那么默认情况下将采用ACCEPT策略进行过滤。除非:
a)为以上三个链单独添加DROP规则:
iptables -A INPUT -j DROP
iptables -A OUTPUT -j DROP
iptables -A FORWARD -j DROP
b)更改默认策略:
iptables -P INPUT DROP
iptables -P OUTPUT DROP
iptables -P FORWARD DROP
糟糕!!如果你严格按照上一节的例子配置了iptables,并且现在使用的是SSH进行连接的,那么会话恐怕已经被迫终止了!
为什么呢?因为我们已经把OUTPUT链策略更改为DROP了。此时虽然服务器能接收数据,但是无法发送数据:
# iptables -L
Chain INPUT (policy DROP)
target prot opt source destination
ACCEPT tcp -- anywhere anywhere tcp dpt:ssh
DROP all -- anywhere anywhere
Chain FORWARD (policy DROP)
target prot opt source destination
Chain OUTPUT (policy DROP)
target prot opt source destination
七、配置应用程序规则
尽管5.4节已经介绍了如何初步限制除SSH以外的其他连接,但是那是在链默认策略为ACCEPT的情况下实现的,并且没有对输出数据包进行限制。本节在上一节基础上,以SSH和HTTP所使用的端口为例,教大家如何在默认链策略为DROP的情况下,进行防火墙设置。在这里,我们将引进一种新的参数-m state,并检查数据包的状态字段。
1.SSH
# 1.允许接收远程主机的SSH请求
iptables -A INPUT -i eth0 -p tcp --dport 22 -m state --state NEW,ESTABLISHED -j ACCEPT
# 2.允许发送本地主机的SSH响应
iptables -A OUTPUT -o eth0 -p tcp --sport 22 -m state --state ESTABLISHED -j ACCEPT
- -m state: 启用状态匹配模块(state matching module)
- –-state: 状态匹配模块的参数。当SSH客户端第一个数据包到达服务器时,状态字段为NEW;建立连接后数据包的状态字段都是ESTABLISHED
- –sport 22: sshd监听22端口,同时也通过该端口和客户端建立连接、传送数据。因此对于SSH服务器而言,源端口就是22
- –dport 22: ssh客户端程序可以从本机的随机端口与SSH服务器的22端口建立连接。因此对于SSH客户端而言,目的端口就是22
如果服务器也需要使用SSH连接其他远程主机,则还需要增加以下配置:
# 1.送出的数据包目的端口为22
iptables -A OUTPUT -o eth0 -p tcp --dport 22 -m state --state NEW,ESTABLISHED -j ACCEPT
# 2.接收的数据包源端口为22
iptables -A INPUT -i eth0 -p tcp --sport 22 -m state --state ESTABLISHED -j ACCEPT
2.HTTP
HTTP的配置与SSH类似:
# 1.允许接收远程主机的HTTP请求
iptables -A INPUT -i eth0 -p tcp --dport 80 -m state --state NEW,ESTABLISHED -j ACCEPT
# 1.允许发送本地主机的HTTP响应
iptables -A OUTPUT -o eth0 -p tcp --sport 80 -m state --state ESTABLISHED -j ACCEPT
3.完整的配置
# 1.删除现有规则
iptables -F
# 2.配置默认链策略
iptables -P INPUT DROP
iptables -P FORWARD DROP
iptables -P OUTPUT DROP
# 3.允许远程主机进行SSH连接
iptables -A INPUT -i eth0 -p tcp --dport 22 -m state --state NEW,ESTABLISHED -j ACCEPT
iptables -A OUTPUT -o eth0 -p tcp --sport 22 -m state --state ESTABLISHED -j ACCEPT
# 4.允许本地主机进行SSH连接
iptables -A OUTPUT -o eth0 -p tcp --dport 22 -m state --state NEW,ESTABLISHED -j ACCEPT
iptables -A INPUT -i eth0 -p tcp --sport 22 -m state --state ESTABLISHED -j ACCEPT
# 5.允许HTTP请求
iptables -A INPUT -i eth0 -p tcp --dport 80 -m state --state NEW,ESTABLISHED -j ACCEPT
iptables -A OUTPUT -o eth0 -p tcp --sport 80 -m state --state ESTABLISHED -j ACCEPT
配置转发端口示例
iptables -t nat -I PREROUTING -p tcp --dport 3389 -j DNAT --to 38.X25.X.X02
iptables -t nat -I POSTROUTING -p tcp --dport 3389 -j MASQUERADE
NAT规则实战举例
需求
把本地的mysql 3306端口映射出去变成63306,外面连接的语句是
mysql -uroot -p'password' -h xxxxx -P 63306
注:当访问63306的时候,会自动去请求3306,然后返回数据。
实现
先允许数据包转发
echo 1 >/proc/sys/net/ipv4/ip_forward
sysctl -w net.ipv4.conf.eth0.route_localnet=1
sysctl -w net.ipv4.conf.default.route_localnet=1
nat规则
iptables -t nat -A PREROUTING -p tcp -m tcp --dport 63306 -j DNAT --to-destination 127.0.0.1:3306
iptables -t nat -A POSTROUTING -p tcp -m tcp --dport 63306 -j SNAT --to-source 127.0.0.1
注:这是允许所有外来的IP访问,慎用。
我们来做个ip限制,限制单个来源IP
iptables -t nat -R PREROUTING 4 -s 192.168.40.154 -p tcp -m tcp --dport 63306 -j DNAT --to-destination 127.0.0.1:3306
iptables -t nat -R POSTROUTING 4 -s 192.168.40.154 -p tcp -m tcp --dport 63306 -j SNAT --to-source 127.0.0.1
注:这是只给外网的192.168.40.154连接, 其他的都连不上,
修改规则(4代表编号, --line-number可查看对应编号, -s 指定来源IP)。
查看nat规则
iptables -L -t nat --line-number
删除nat规则
iptables -t nat -D POSTROUTING 1
-A 追加规则-->iptables -A INPUT
-D 删除规则-->iptables -D INPUT 1(编号)
-R 修改规则-->iptables -R INPUT 1 -s 192.168.12.0 -j DROP 取代现行规则,顺序不变(1是位置)
-I 插入规则-->iptables -I INPUT 1 --dport 80 -j ACCEPT 插入一条规则,原本位置上的规则将会往后移动一个顺位
-L 查看规则-->iptables -L INPUT 列出规则链中的所有规则
-N 新的规则-->iptables -N allowed 定义新的规则
